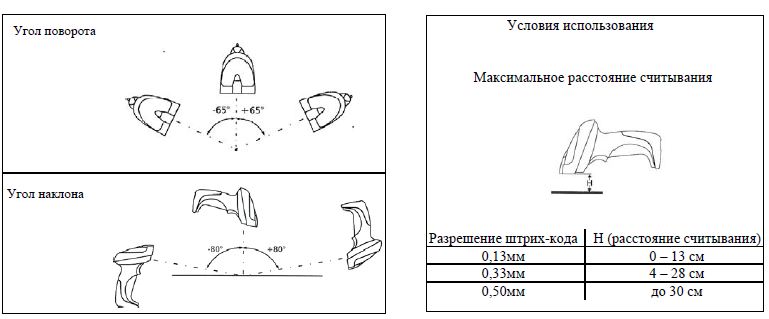

При считывании штрих-кода светодиодным сканером необходимо учитывать ключевые факторы:

• ширина поля сканирования;
• расстояние считывания;
• угол наклона;
• криволинейность поверхности качество штрих-кода.

CCD сканеры обладают рядом преимуществ – малая стоимость, высокая скорость считывания, высокая надежность (отсутствие движущихся механических частей). К недостаткам можно отнести небольшую ширину поля сканирования и расстояние считывания, а также не высокое качество и достоверность считывания, как с обычных так и с криволинейных плоскостей. Кроме того, общим недостатком линейных ручных (светодиодных, лазерных и imager) сканеров является необходимость жесткого позиционирования сканера относительно штрих-кода. Луч сканера обязательно должен пересекать все линии штрих-кода.

Все CCD сканеры имеют встроенный декодер, который позволяет считывать большинство линейных, а также стековых кодов, и поддерживают различные интерфейсы подключения (разрыв клавиатуры - KBW, USB, RS232, IBM46xx, OCIA, эмуляция светового пера). Наибольшее применение CCD сканеры находят в розничной торговле, в небольших магазинах, где нет необходимости обеспечивать большую пропускную способность.

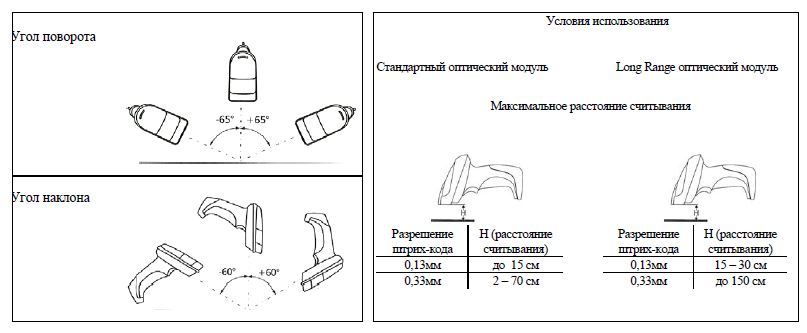

Лазерные сканеры бывают ручные или стационарные, кроме этого, они разделяются по принципу считывания на линейные (одна линия сканирования) и многоплоскостные (несколько линий сканирования).

Ручные линейные лазерные сканеры

Оптический модуль лазерных ручных сканеров построен на основе лазерного диода. Развертка лазерного луча сканера обеспечивается за счет качающегося зеркала, которое отражает луч лазерного диода и направляет его на штрих-код по определенной траектории.

Линейные лазерные сканеры обладают высоким качеством, скоростью и большим расстоянием считывания (до 10 метров) штрих-кода. Основным недостатком, данного типа сканеров является невысокая надежность. Это объясняется наличием движущихся частей в оптическом модуле,которые подвержены внешним механическим воздействиям (сильные удары, падения с большой высоты и т.д.). Кроме того, сканер необходимо жестко позиционировать относительно штрих-кода для его считывания. Сканеры имеют встроенный декодер, который позволяет считывать большинство линейных, а также стековых кодов, и поддерживают различные интерфейсы подключения (разрыв клавиатуры - KBW, USB, RS232, IBM46xx, OCIA, эмуляция светового пера).

Лазерные сканеры применяются практически во всех отраслях: оптово-розничная торговля, транспорт и логистика, склады и распределительные центры, фармацевтика и банковская сфера, промышленность и производство и т.д.

Многоплоскостные лазерные сканеры

В большинстве своем многоплоскостные сканеры являются стационарными с горизонтальным или вертикальным расположением плоскости сканирования. Кроме того, существует отдельная разновидность многоплоскостных стационарных сканеров – биоптические сканеры, которые имеют две плоскости сканирования (вертикальная и горизонтальная).

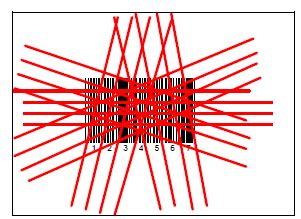

Отличие многоплоскостных сканеров от других – наличие нескольких линий сканирования, количество которых может достигать до 20 для горизонтальных или вертикальных сканеров, и до 68 для биоптических сканеров. Многоплоскостная схема сканирования обеспечивает плотное поле засветки, при этом отсутствует необходимость в жестком позиционировании сканера относительно штрих-кода. Достаточно просто пронести товар со штрих-кодом перед сканером на расстоянии до 25 см и штрих-код будет считан, что увеличивает производительность работы кассиров и пропускную способность кассовых узлов, уменьшает количество очередей покупателей в магазине.

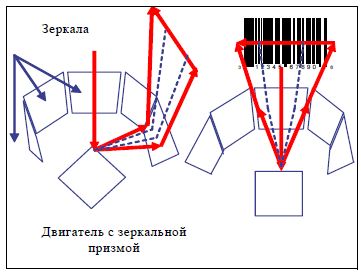

Оптический модуль лазерных многоплоскостных сканеров построен на основе лазерного диода, совокупности зеркал, двигателя с зеркальной призмой и декодера.

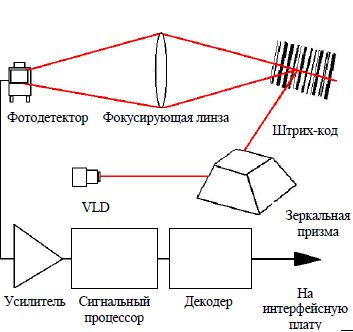

Лазерный диод (VLD) излучает лазерный луч (в основном красного видимого спектра), который попадает на вращающуюся зеркальную призму. Благодаря вращению двигателя и отражению от зеркальной призмы луч изменяет направление движения по определенной траектории. Отражение луча от совокупности зеркал оптического блока образует несколько линий сканирования (плоскость сканирования). Когда штрих-код находится на одной из линий сканирования, часть лазерного луча отражается от штрихов и пробелов обратно на зеркальную призму и попадает на фокусирующую линзу, которая фокусирует луч на фотодекторе. Далее оптический сигнал преобразуется в электрический, усиливается и оцифровывается. Затем декодер расшифровывает данные, содержащиеся в сигнале, и посредством интерфейсной платы передает их в информационную систему.

Многоплоскостные лазерные сканеры имеют встроенный декодер, который позволяет считывать большинство линейных кодов, и поддерживают различные интерфейсы подключения (разрыв клавиатуры - KBW, USB, RS232, IBM46xx, OCIA, эмуляция светового пера).

Основное применение многоплоскостные сканеры нашли в оптово-розничной торговле в магазинах малого формата, в супер- и гипер- маркетах.

Линейные imager сканеры

Самая современная на сегодняшний день технология считывания линейного штрих - кода. Объединяет в себе достоинства светодиодной и лазерной технологий - считывание штрих-кода с большого расстояния и отсутствие движущихся частей в конструкции. Благодаря широкой и четко сфокусированной подсветке и отсутствию ограничений со стороны механики линейный imager сканер захватывает более широкую полосу на штрих- коде и лучше остальных справляется с низкоконтрастными и поврежденными кодами, имеет более высокую скорость считывания и более прочную конструкцию.

Особенности:

• Считывание кода на расстоянии до 2-х метров - полное соответствие по расстоянию считывания стандартному лазерному сканеру.
• Скорость сканирования - от 270 до 450 скан/сек, что намного быстрее светодиодного и лазерного сканера.
• Высокая надежность и механическая прочность (нет движущихся частей).
• Чтение кода при любой внешней освещенности - от полной темноты до яркого солнечного света (до 100 000 люкс).

Линейные фото сканеры применяются практически во всех отраслях: оптово-розничная торговля, транспорт и логистика, склады и распределительные центры, фармацевтика и банковская сфера, промышленность и производство и т.д

Матричные imager сканеры

Считывание 2D кодов Это новое поколение сканеров, которые основаны на технологии фото сканирования и в качестве оптического модуля используют миниатюрные цифровые фотокамеры.

В отличие от CCD и лазерной технологий, матричная imager технология основана на том, что штрих код изначально рассматривается не как собственно закодированная в штрихах и пробелах между ними информация, а как изображение, картинка, которую можно, например, сфотографировать. Мощный процессор и продвинутые алгоритмы распознавания и декодирования обрабатывают сфотографированное мини камерой изображение, благодаря чему возможности матричных фото сканеров намного превышают возможности привычных светодиодных и лазерных сканеров, при этом имея стоимость качественного лазерного сканера. Фотосканер может считывать "обычные" линейные, двумерные, композитные штрих-коды, считывать несколько штрих-кодов одним нажатием курка, считывать штрих-код независимо от его ориентации относительно луча подсветки. изображений. Матричный imager сканер имеет возможность захвата и обработки подписей, фотографирования. Кроме того, отсутствие движущихся частей, обеспечивает высокую надежность сканера.

Особенности:

• Принцип считывания - фотографирование штрих-кода с последующим декодированием.
• Чтение кода при любой ориентации сканера относительно кода.
• Чтение любых кодов - одномерных и двухмерных, почтовых и OCR, захват подписи, фотографирование изображений.
• Одновременное считывание нескольких штрих - кодов.
• Чтение кода при любой внешней освещенности - от полной темноты до яркого солнечного света (до 100 000 люкс).

Матричные фото сканеры находят применение в таких отраслях как транспорт и логистика, фармацевтика, банковская деятельность, промышленность и производство.
